基本配件：
主机一台；
线材转接板一块；
排线两条；
寻点表笔一条；
排针两条；
说明书一份；
电源线一条。
|

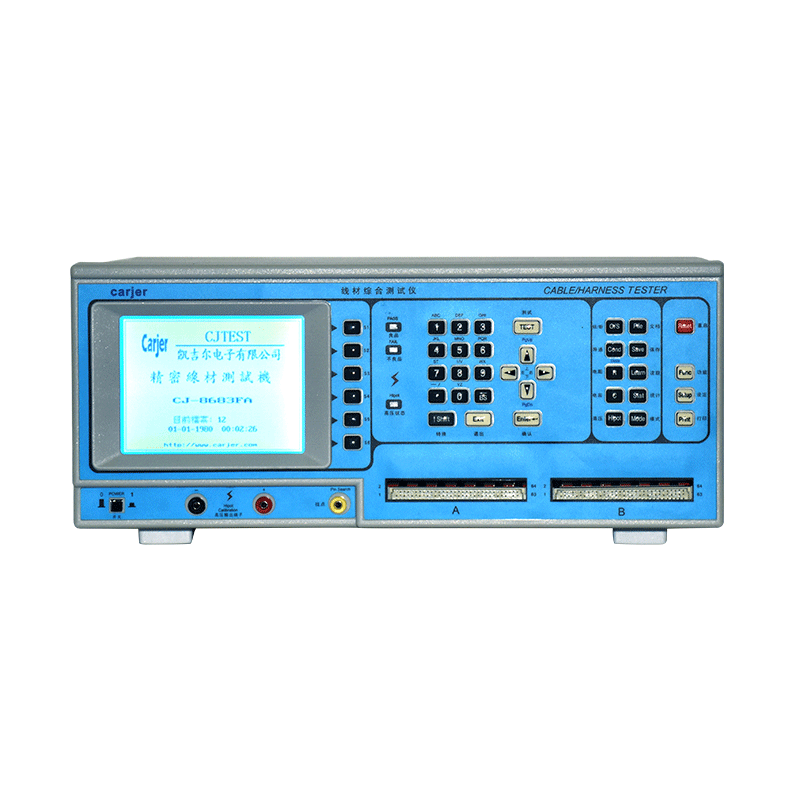

产品型号：CJ-8681
．最高 1000Vdc/500Vac 测试
．自动扫描找点
．单边线材测试
．瞬间短路测试
．大型 320x240 LCD 显示
．可程式化测试设定
．统计功能 |
|
|
CJ-8681 功能 |
|
测试项目 |
符号 |
测试范围 |
|
电阻 |
R |
0.1Ω~1MΩ |
|
电容 |
C |
10pF~500μF |
|
二极管测试 |
D |
0.0V~7.0V |
|
导通电阻 |
COND |
0.1Ω~50Ω |
|
绝缘电阻 |
IR |
1MΩ~500MΩ |
|
高压(漏电流) |
HIPOT |
0.1mA~5mA |
|
断/短 路 |
O/S |
2kΩ~50kΩ |
|
单边测试 |
|
|
|
断短路端点判断 |
|
|
|
CL-8681．规格 |
|
进阶功能 |
可程式连续测试
自动学习自动找点
自我诊断
自我校正归零 |
|
基本精确度 |
±1% |
|
测试扫描描模式 |
自动/手动 可切换 |
|
测量频率信号/电压
低电压测量信号
高电压测量信号
|
100~100kHz
5Vdc / 50mA max. ±5%
200~1000Vac. ±5%
100~500Vac. ±5% (FA机型) |
|
测量点数 |
128测量点 (可选购256/512点)
Hipot Calibration +/- Output
Auto Pin Search Jack |
|
面板按鍵 |
Syskey / Fastkey / Editkey |
|
I/O 介面 |
RS-232 Port
Printer Port
Remote Control Port |
|
记忆存储 |
最多可存储56组设定 |
|
电源输入 |
115/230Vac 60/50Hz ± 10% Switchable |
|
配件 |
自动找点探针
治具排线
使用手冊
电源线 |
|
操作环境 温湿度 |
15°C~35°C. RH≦75% |
|
尺寸 (WxHxD) |
425 x 190 x 350mm |
|
重量 |
14kgs |
|
线材规格要求要求 |
1μF Max. |
|
订购代号
CJ-8681N
CJ-8681F
CJ-8681FA
/C2
/C3 |
内容
Cable Tester (700Vdc)
Cable Tester (1000Vdc)
Cable Tester (700Vdc/500Vac)
256测试点 |
|
售后保障：
包修时间：仪器包修一年，终身维护
技术服务：
●我们有专业的工程师，可为所要测试的产品设计测试方式和测试治具，调试好测试仪器的各项参数使其达到最优性能。
●免费提供技术培训，免费提供仪器保养维护技术。
●可根据客户一对一的要求设计制作专用的测试方案及测试治具。
