CJ-8681FA精密线束测试仪
来源：小编 发布时间：2022-02-23 次浏览

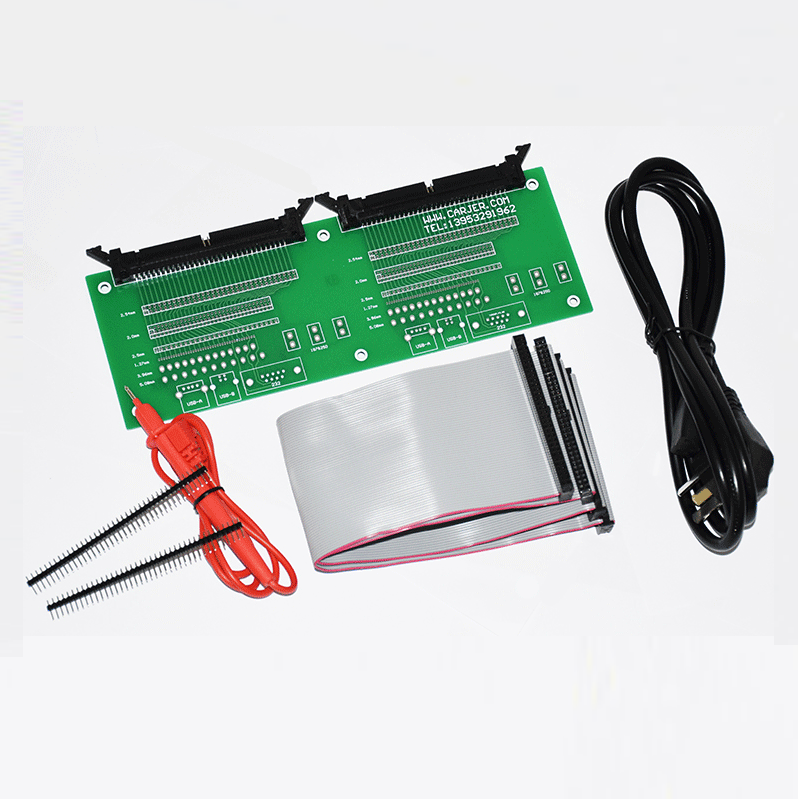

基本配件：
主机一台；
线材转接板一块；
排线两条；
寻点表笔一条；
排针两条；
说明书一份；
电源线一条。
产品型号：CJ-8681
．最高 1000Vdc/500Vac 测试
．自动扫描找点
．单边线材测试
．瞬间短路测试
．大型 320x240 LCD 显示
．可程式化测试设定
．统计功能 |
CJ-8681 功能 | 测试项目 | 符号 | 测试范围 | 电阻 | R | 0.1Ω~1MΩ | 电容 | C | 10pF~500μF | 二极管测试 | D | 0.0V~7.0V | 导通电阻 | COND | 0.1Ω~50Ω | 绝缘电阻 | IR | 1MΩ~500MΩ | 高压(漏电流) | HIPOT | 0.1mA~5mA | 断/短 路 | O/S | 2kΩ~50kΩ | 单边测试 |
|
| 断短路端点判断 |
|
|
CL-8681．规格 | 进阶功能 | 可程式连续测试
自动学习自动找点
自我诊断
自我校正归零 | 基本精确度 | ±1% | 测试扫描描模式 | 自动/手动 可切换 | 测量频率信号/电压
低电压测量信号 高电压测量信号
| 100~100kHz
5Vdc / 50mA max. ±5%
200~1000Vac. ±5% 100~500Vac. ±5% (FA机型) | 测量点数 | 128测量点 (可选购256/512点)
Hipot Calibration +/- Output

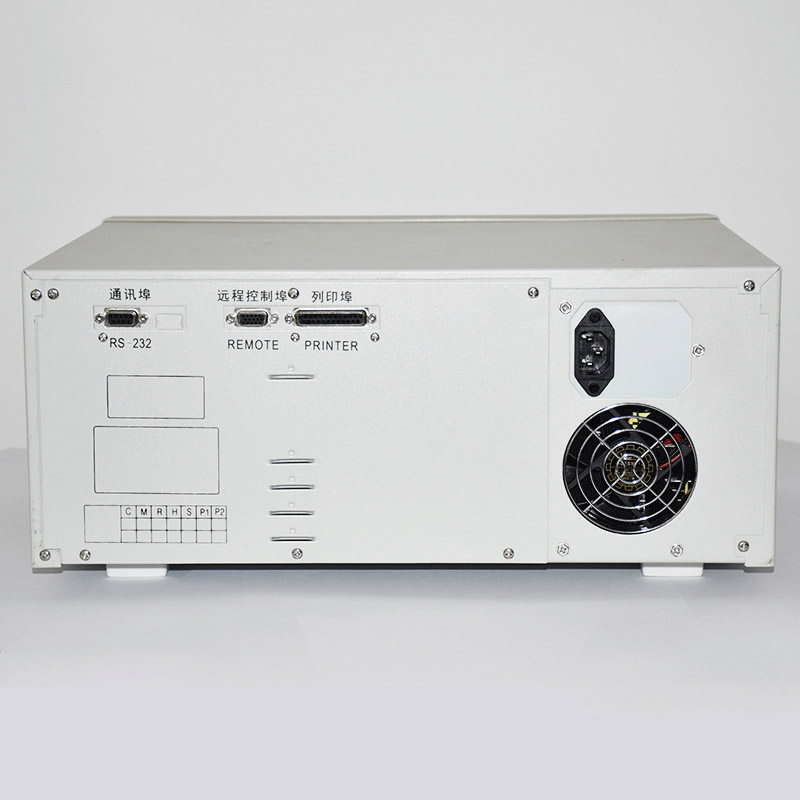

Auto Pin Search Jack | 面板按鍵 | Syskey / Fastkey / Editkey | I/O 介面 | RS-232 Port
Printer Port
Remote Control Port | 记忆存储 | 最多可存储56组设定 | 电源输入 | 115/230Vac 60/50Hz ± 10% Switchable | 配件 | 自动找点探针
治具排线
使用手冊
电源线 | 操作环境 温湿度 | 15°C~35°C. RH≦75% | 尺寸 (WxHxD) | 425 x 190 x 350mm | 重量 | 14kgs | 线材规格要求要求 | 1μF Max. | 订购代号
CJ-8681N
CJ-8681F
CJ-8681FA
/C2
/C3 | 内容
Cable Tester (700Vdc)
Cable Tester (1000Vdc)
Cable Tester (700Vdc/500Vac)
256测试点 |
|
售后保障：
包修时间：仪器包修一年，终身维护
技术服务：
●我们有专业的工程师，可为所要测试的产品设计测试方式和测试治具，调试好测试仪器的各项参数使其达到最优性能。
●免费提供技术培训，免费提供仪器保养维护技术。
●可根据客户一对一的要求设计制作专用的测试方案及测试治具。
